一、概 述
全自动变频调速供水设备是利用变频器可编程控制技术与电泵组合的新型机电一体化供水设备。
该设备由可编程控制器、变频调速器、控制电路及水泵电机构成循环控制系统，可以满足恒压、变压供水的
要求，保持供水系统管网恒定在设定压力范围内，使得整个供水系统能够保持高效节能的最佳状态。

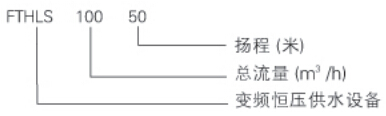

二、型号含义
三、特 占
1、本系列恒压变频供水设备具有技术先进、设计合理、高效节能、压力稳定、运行可靠、操作简单、安装
方便、工期短、占地少、噪声低、无污染等优点。
2、设备采用可编程技术和变频调速技术，自动完成水泵软启动运行，停止的全部操作过程，启动电流小，可
避免大电流对电机、电网的冲击，机械冲击磨损小，可延长设备使用寿命和提高系统工作可靠性。
3、压力恒定控制精度高，设备以微机为核心构成闭环控制系统，调整速度快，供水管网用水量的任何变化，
均能使危机立即作出反应，迅速调节水泵流量使水压保持恒定，设备始终保持设定的工作压力，误差小于±0．
OIMPa。
4、设备具有变频自动、工频自动、手动三种运行方式，三种方式互为备用，可在任何故障情况下保证系统
不间断供水，设备主要运行为变频自动方式，自动化程度高、操作简单、管理方便，设备的核心控制部件PLC机
和变频器选用进口整机，确保设备运行安全可靠。
5、功能修改灵活方便，设备可在主电路不作修改及更换的情况下修改或附加各种功能，如小流量，水池无
水自动停机，定时自动启、停设备等功能。
6、自动化程度高、设备具有水池缺水、过压、欠压，电机过流、过载、短路等多种保护功能，在异常情况
T能以声、光信号报警，有完善的保护、自检，故障判断功能，可为操作人员迅速判明并排除故障等提供方便。
四、适用范围
1、工业用水：日供水量(24小时)240M3_9600M3
2、生活用水：50-10000户居民用水量
3、城镇消防给水系统：6.5M3 _300M3／H
4、办公楼、公寓、宾馆、饭店、生活小区等场所的生活给水和热水采暖系统。
5、工矿企业、军事设施等的生产、消防用水系统。
五、工作原理
本设备采用PLC可编程控制器，控制变频器的输出频率来达到控制水泵转速的目的，具有控制水泵恒压供水
的功能。通过安装在出水管上的远传压力表，把系统给水压力信号变换成模拟电信号，经A/D变换器变换成数
字信号送入微机PLC，再经A/D变换器把这一调节参量输送给变频器控制其输出频率的变化。客户供水管网的需
水量与频率的变化成正比，用水量增加时，水压下降，则变频器输出频率增高，机组水泵的电机转速减缓，供水
量减少，从而达到管网系统供水压力实时跟踪的目的。既保证供水管网的恒压供水又节省电能消耗。
六、系统图
七、技术参数

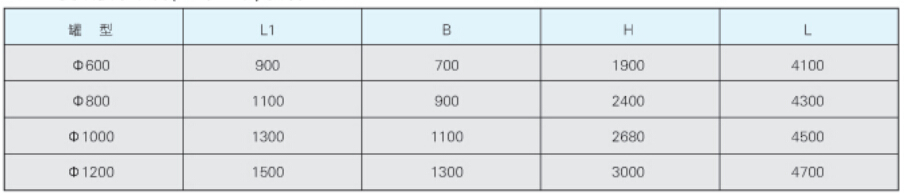

FTHLS变频供水设备（一罐四泵）安装尺寸

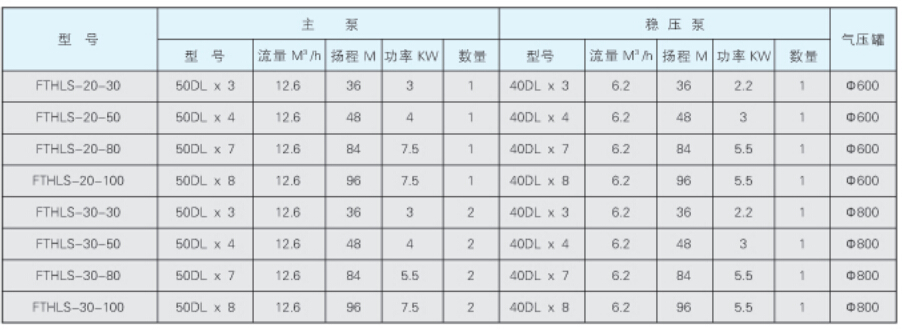

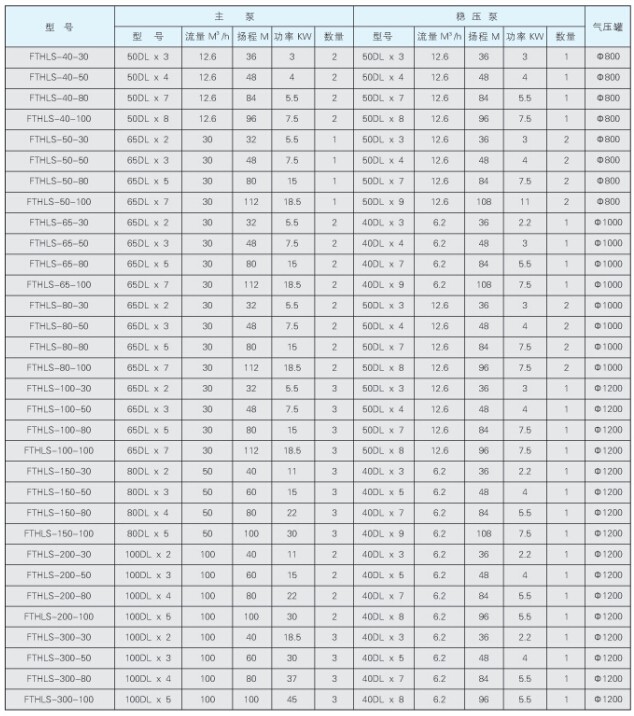

八、FTHLS系列给水设备性能参数表
九、注意事项
1、设备的工作环境应通风良好，不受日光直晒、无灰尘、无腐蚀性气体的地方，环境温度0 0C - 50 0C，相对
温度20%-90%不结露、无冰冻、不接触水。
2、电源电压波动不得超过±10%-15%，无强电场和磁场。
3、如出现变频器故障报警时，不能让其强行运行，应及时查明原因，有专业人员上门检修。
4、专人管理，定期检查气压罐的气密性，对仪器仪表和水泵应按其说明书定期保养和维修。
5、保持蓄水池的水位，保证供水设备充足的水源。
