前言
目前，我国市场上供应的净水器种类很多，效果也较理想，但操怍复杂，管理困难，维修不便，对用户的使用和维修都带来许多问题。为此，我厂完全参照日本茬原株式会社的全套资料制造而成的ZNJ-
体化净化装置，具有操作简单，管理维修方便的优点，比其他净水器更符合我国国情和适合操作人员的管理水平。该净水器装置整套供应，不用土建，只要接上管道就可以开始工作。经中国城建供水协会在杭
州对结构和该净水装置相类似的净水器进行测试，证明各项指标均达到100%。
该净水装置将水质净化的混凝、反应、澄清、过滤等工艺流程组合成一体，技术先进，设计新颖、结构紧凑、节约面积和投资，管理简单、操作方便、处理源水浊度500-lOOOPPm(短时间可达1500PPm)，出水浊度小于3PPm，经加氯消毒，即可达国家饮用水标准。该净水器装置还可以用于澡堂、空调等等，有机物质含量不高的生活杂污水，处置后的水达到中水回用标准。
一、流程原理
ZNJ-体化净水装置和城市供水厂的净化流程一样。它有：混凝地、沉淀地、水质稳定装置、反冲洗装置、水泵及电气控制柜。现分别介绍如下：
1、混凝池：投加混凝剂的原水由进水管进入混凝池内，用特制的搅拌机搅动，伎水中的悬浮物和混凝剂充分接触反应形成矾花。一般净水装置是采用涡流反应来使水和混凝剂混和，但效果受水量的变化而不稳定。ZNJ净水装置用搅拌机混和，不受水量变化影响效果。（也可改为用涡流反应器进行混凝反应）
2、水经加混凝剂混凝后形成矾花，流到设备的沉淀池内进行沉淀，沉淀池采用斜管沉淀法，表面负荷在6-7-13／㎡．h。
3、过滤池：经沉淀后的水流到过滤池过滤，滤池结构；底部为布水管，中部为石英砂，上部为无烟煤。过滤速度为lOm/h，最后清水流到清水池内消毒出来后饮用。过滤池反冲周期为12小时左右，反冲时间为5-10分钟。
本公司可为用户配套ZNJ-体化净水器的混凝剂投加装置、进水水泵、反冲洗水泵、电控柜等设备。

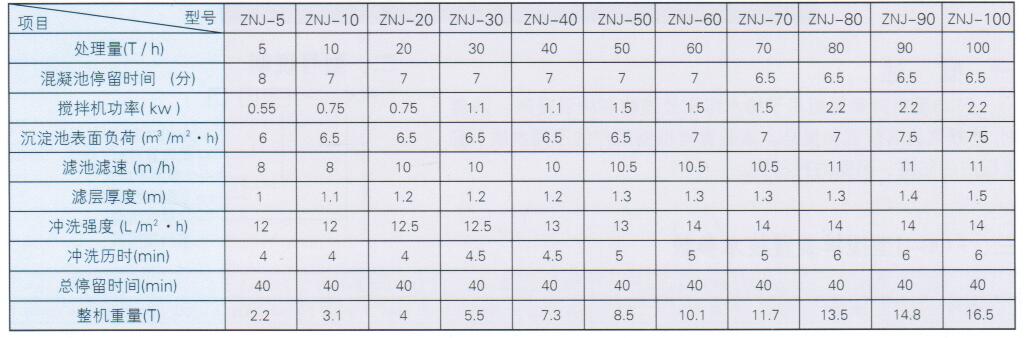

二、主要设计参数规格表

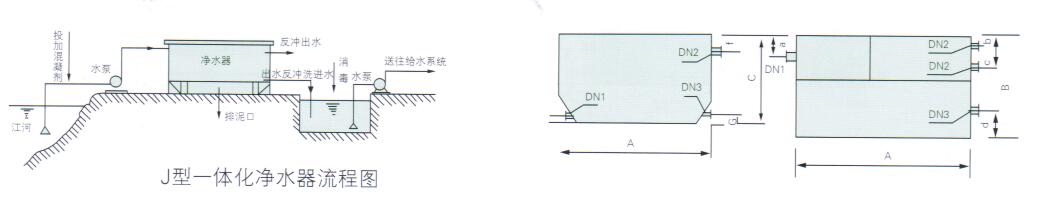

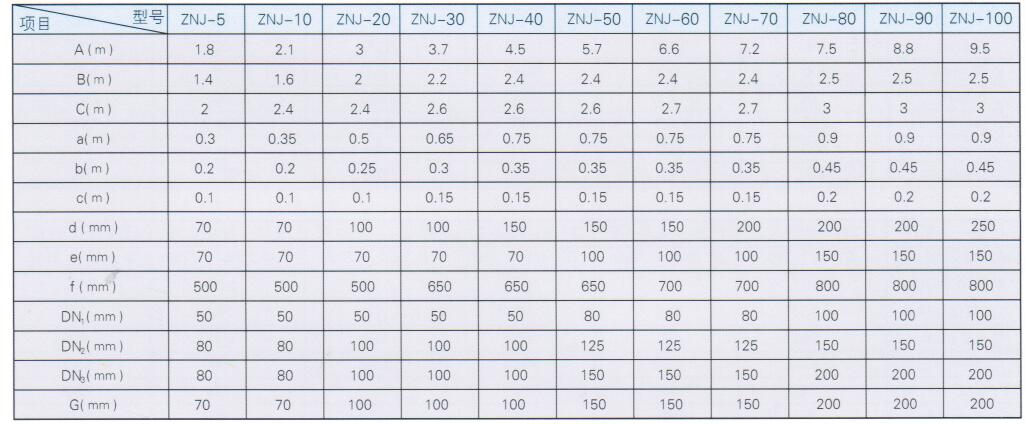

三、外形尺寸、管道、口径明细表
四、操作及注意事项
1．冰冻地区ZNJ-体化净水装置宜装在室内，非冰冻地区可安装在室外，但必须加顶盖罩，以免污染水质．
2．安装时将ZNJ-体化净水装置置于平整场地，以保证正常运转出水均匀。各种管道连接闸阀应无漏气渗水并予以排除。
3．设备运转前，必须消除池内杂物等，注意各进出水管严防堵塞现象。
4．污染严重的水源，含有机物或藻类较多时，可采用加氯方法，以降低色度，破坏水中胶体和除去臭味，防止池内繁殖藻类和青苔等。
5．设备启动前，半打开进水阀，之后启动水泵，应先采用较小水量常开流速，并加大混凝剂投加量（超过正常投加量的0.5-1倍）。60分钟后，开大进水阀，增加到设计水量，降低投加混凝剂药量（正常投加量见附表一）。
6．设备初次反冲时，应调整反冲闸门到给定强度（以不冲出滤料为准），并控制反冲时间。
7．应定时打开污管阀门，将沉淀池内污泥排出体外。
8．水质测定项目：
(1)视当地条件定期由有关单位对原水及出水水质进行全面分析检查。
(2)水厂每日进行原水、澄清池出水及滤池出水浊度测定。

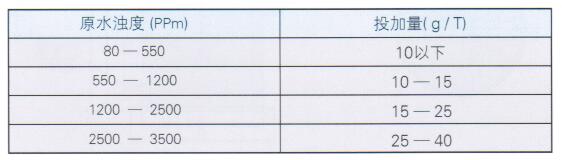

五、混凝剂AL。(S04)。投加量参考表
（以碱式氯化铝有效计）（附表一）
