连续排污膨胀器

详细介绍

一、概述

连续排污膨胀器也称连续排污扩容器，设计与制造应按压力容器GB150-98进行。连续排污膨胀器是与锅

炉的连续排污口连接的，是用来将锅炉的连续排污减压扩容，排污水在连续排污膨胀器内绝热膨胀分离为二次蒸

汽和废热水，并在膨胀器内经扩容、降压、热量交换，然后排放，二次蒸汽由专门的管道引出，废热水通过浮球

液位阀或溢流调节阀自动排走，热能可以得到回收再利用。连续排污量随锅炉给水负荷变化自动调节，保持相对

稳定的排污率。

所以对二次蒸汽和废热水作为热源加以利用，可以回收部分锅炉连续排污损失的热量，提高锅炉效率。

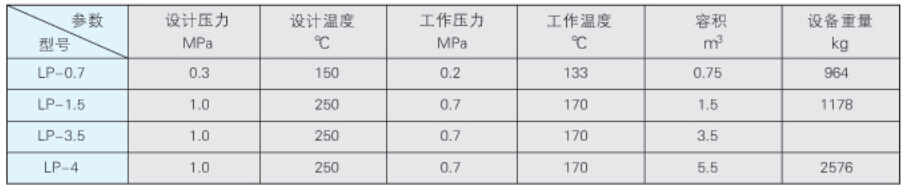

二、技术特征

连续排污膨胀器

三、工作过程

锅炉排污水连接均匀地连入排污扩容器，排污水在外壳中部的圆筒隔板中作切向运动，并且立即汽化成二

次蒸汽，它经过上部百叶窗式的汽水分离器进行汽水分离后，再经连排顶部的出口引进除氧器，而留下的排污水

则通过水位调节阀排放。

四、运行注意事项

1、当锅炉需要大量排污时，或液位调节阀故障时，应开通旁路阀加大排污。

2、顶部排气阀的开度应调控，以保持连排内的工作压力。

3、调整液位调节阀的开度，使连排的水位在水位计的中间位置。

4、安全阀的工作压力须按规定整定。

5、本设备可同时供两台锅炉排污，若只供一台，另一台进水法兰应加闷头闷住。

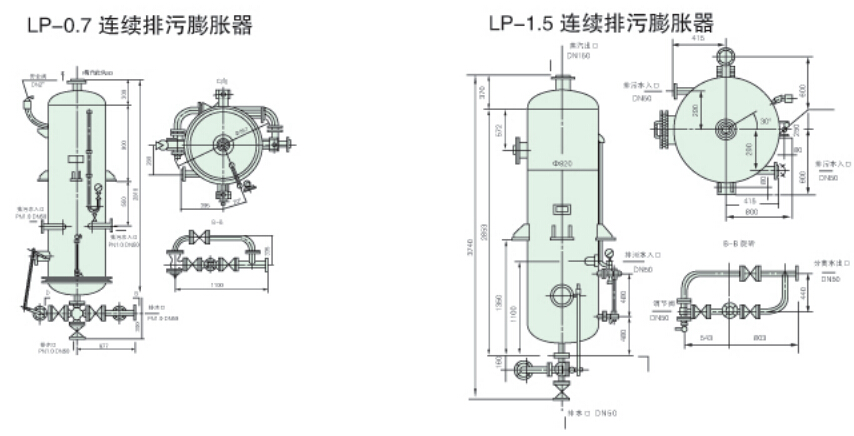

连续排污膨胀器

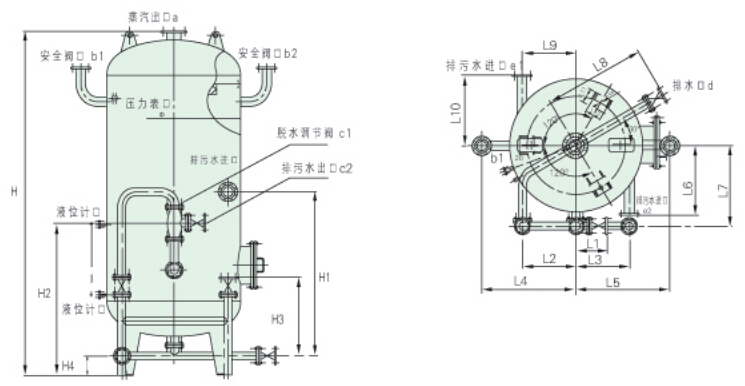

LP-3.5连续排污膨胀器

LP-5.5

连续排污膨胀器

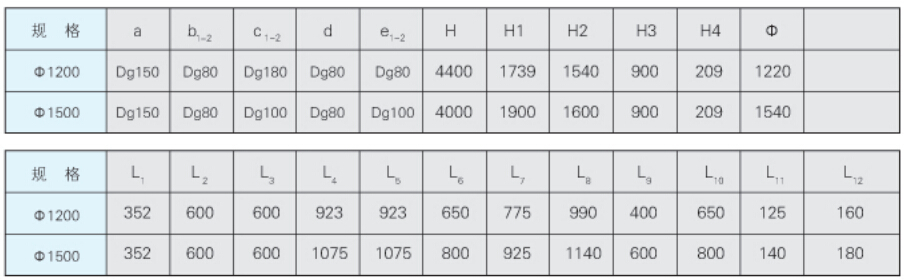

主要尺寸表
