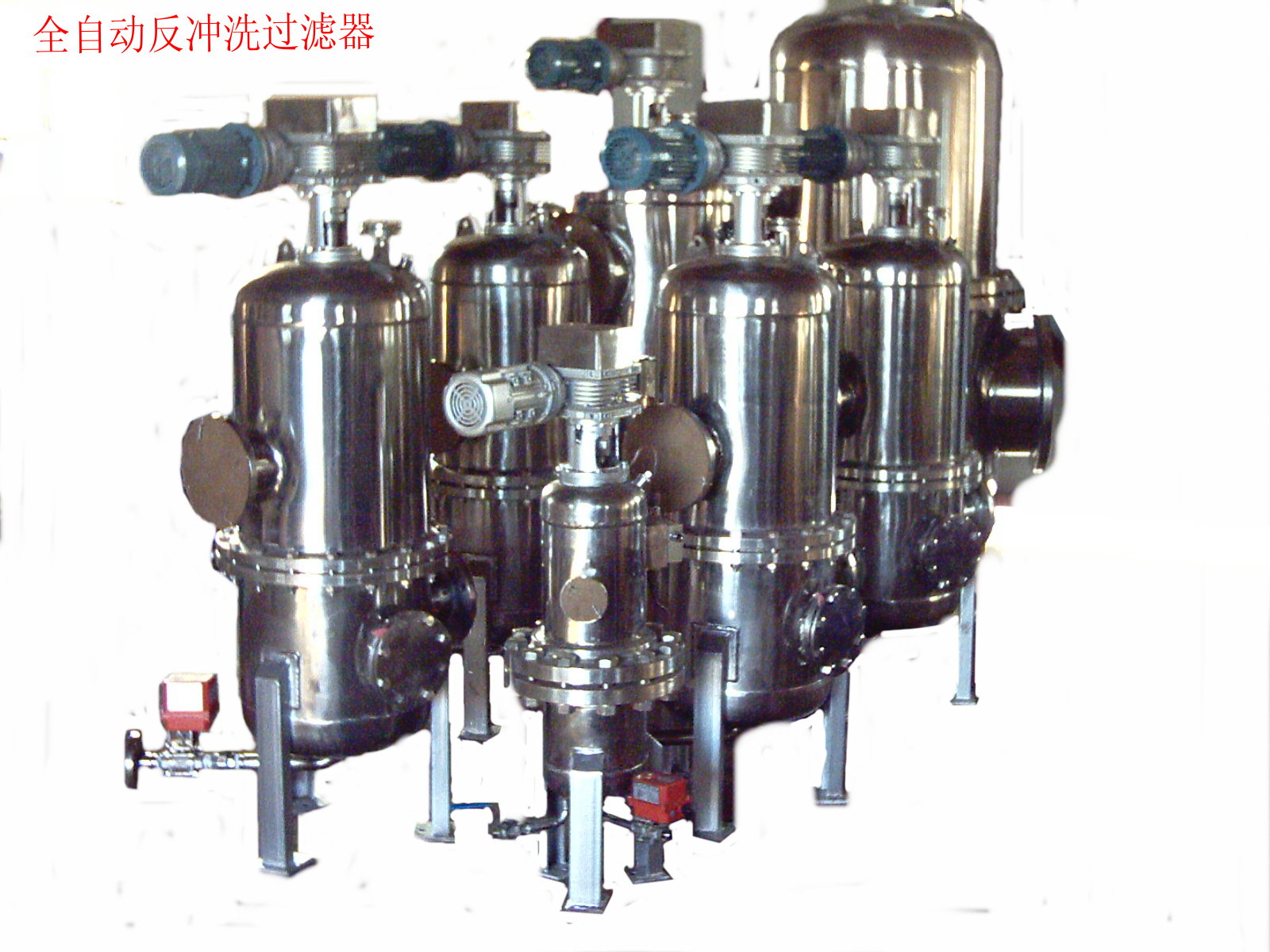

全自动反冲洗过滤器广泛用于冶金、化工、石油、造纸、医药、食品、采矿、电力、城市给水领域。诸如工业废水，循环水的过滤，乳化液的再生，废油过滤处理，冶金行业的连注水系统，高炉水系统，热轧用高压水除磷系统，是一种先进、高效且易操作的全自动过滤装置。
全自动反冲洗过滤器广泛用于冶金、化工、石油、造纸、医药、食品、采矿、电力、城市给水领域。诸如工业废水，循环水的过滤，乳化液的再生，废油过滤处理，冶金行业的连注水系统，高炉水系统，热轧用高压水除磷系统，是一种先进、高效且易操作的全自动过滤装置。

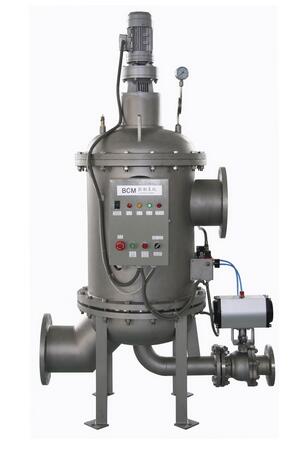

一、概述
ZQXL-II型全自动反冲洗式自清洗式过滤器广泛用于冶金、化工、石油、造纸、医药、食品、采矿、电力、城市给水领域。诸如工业废水， 循环水的过滤，乳化液的再生，废油过滤处理，冶金行业的连铸水系统、高炉水系统，热轧用高压水除鳞系统。是一种先进、高效且 易操作的全自动过滤装置。

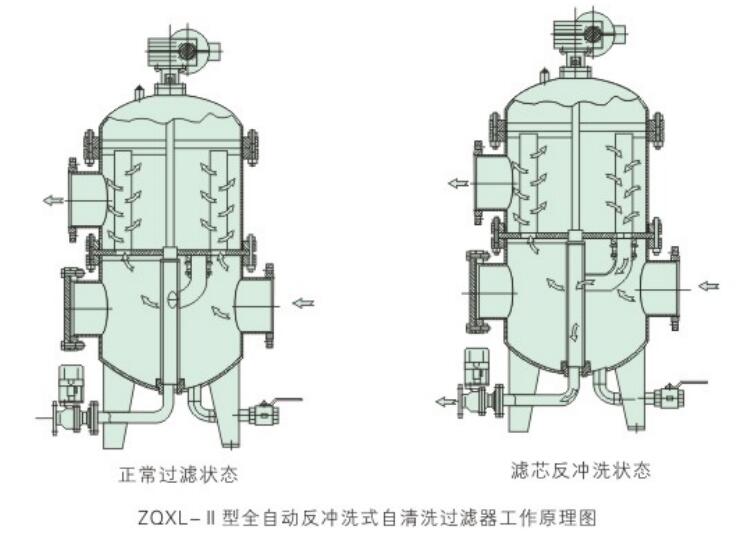

二、设备结构与工作原理
ZQXL-II型全自动反冲洗式自清洗式过滤器由壳体、多元滤芯、反冲洗机构、电控箱、减速机、电动阀门和差压控制器等部分组成。壳体内 的横隔板将其内腔分为上、下两腔，上腔内配有多个过滤芯，这样充分利用了过滤空间，显著缩小了过滤器的体积，下腔内安装有反冲 洗吸盘。工作时，浊液经入口进入过滤器下腔，又经隔板孔进入滤芯的内腔。大于过滤芯缝隙的杂质被截留，净液穿过缝隙到达上腔， 最后从出口送出。
本过滤器芯采用高强度的Johnson楔形滤网，通过压差控制、定时控制自动清洗滤芯。当过滤器内杂质积聚在滤芯表面引起进出口压差增大到设定值，或定时器达到预置时间时，电动控制箱发出信号，驱动反冲洗机构。当反冲洗吸盘口与滤芯进口正对时，排污阀打开，此时系统泄压排水，吸盘与滤芯内侧出现一个相对压力低于滤芯外侧水压的负压区，迫使部分净循环水从滤芯外侧流入滤芯内侧，吸附在滤芯内内壁上的杂质微粒随水流进穰盘内并从排污阀排出。特殊设计的Johnson网使得滤芯内部产生喷射效果，任何杂质都将被从光滑的内壁上冲走。当过滤器进出口压差恢复正常或定时器设定时间结束，电机停止运转，电动排污阀关闭。整个过程中，物料不断流，反洗耗水量少，实现了连续化，自动化生产。
三、本机特点
△本过滤器减速机构采用NRV型减速机，外壳采用优质铝合金压铸结构，散热性好、噪声小、重量轻、承载能力大；
△密封装置采用CVA62.1-85标准增强四氟双端面密封结构，密封性能可靠、使用寿命长、承压能力强；
△顶部设有自动排气阀，结构紧凑、启闭灵敏；
△差压取样部分采用D520/7DD型切换差可调式差压控制器，信号反馈正确；
△滤芯采用高强度Johnson滤网，缝隙精确率高、有效过滤面积大、压降小，反冲洗效率高；
△滤芯花板采用304不锈钢，与反冲洗吸盘工作界面进行镜面处理；
△反冲洗吸盘采用增强聚四氟乙烯结构及反冲洗吸盘自整机构，能确保吸盘与滤芯花板的长效密封，增强了反冲洗效果；
△本过滤器电气控制部分采用PLC可编程控制器，清洗模式采用差压控制、定时控制及手动控制并联模式，清洗程序采用定时定位
模式，反洗耗水量小，清洗彻底；
△电控箱采用立柱子全透屏户外防水型结构。
四、主要技术参数
|
◇公称直径：150、200、250、300、350、400、500、600、 700、800、900、1000、1200 ◇设计压力：1.0MP啊（另外有1.6MPa和2.5MPa可供选用） ◇过滤精度：(1)冲孔板结构：≥1000μm (2)复合编织网结构≥25μm (3)Johnson楔形网：≥50μm ◇差压设定值调节范围：0.02~0.16MPa |
◇切换差调节范围：0.035~0.15MPa ◇反冲洗时间设定范围：1~24h ◇压力损失：0.02~0.1mpa ◇工作方式：手动、自动 ◇电机参数：380V 50HZ ◇电机功率：0.15~2.2KW |

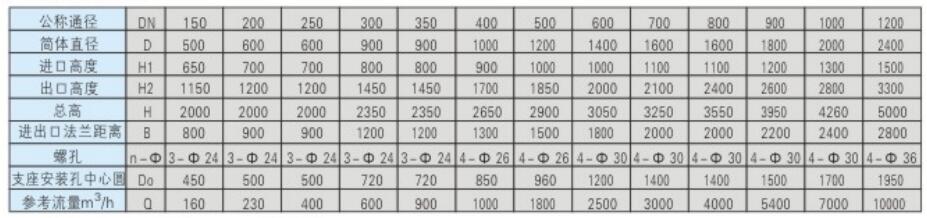

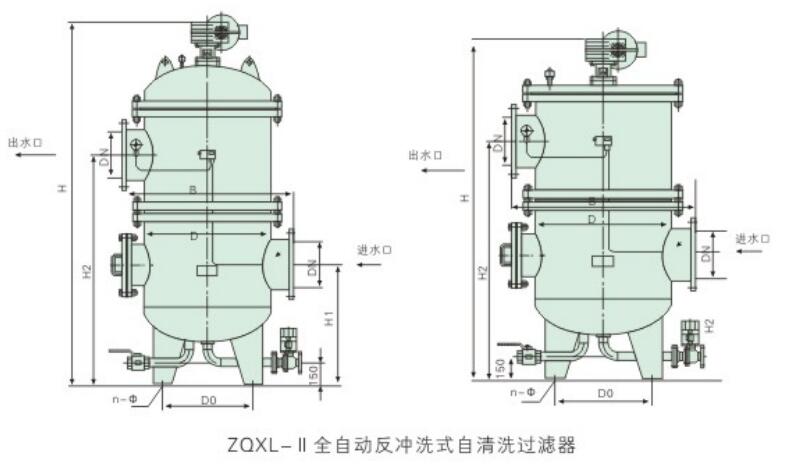

产品外形尺寸
注：本表外形尺寸按上图（封头结构）。
五、ZQX系列全自动自清洗式过滤器电控装备
1、ZQX系列全自动自清洗式过滤器电气控制由四部分组成：
◇差压取样部分由D520/7DD型切换压差可调节的压差控制器实现。差压设定范围为0.02-0.16MPa;
◇自动反洗部分由NPV型减速机组成。本减速机采用优质铝合金铸箱体，重量轻、散热性能优良、承载能力大；
◇排污部分由电动球阀组成，整机系统由一台自动控制箱控制，以达到手动、自动清洗、排污的目的。

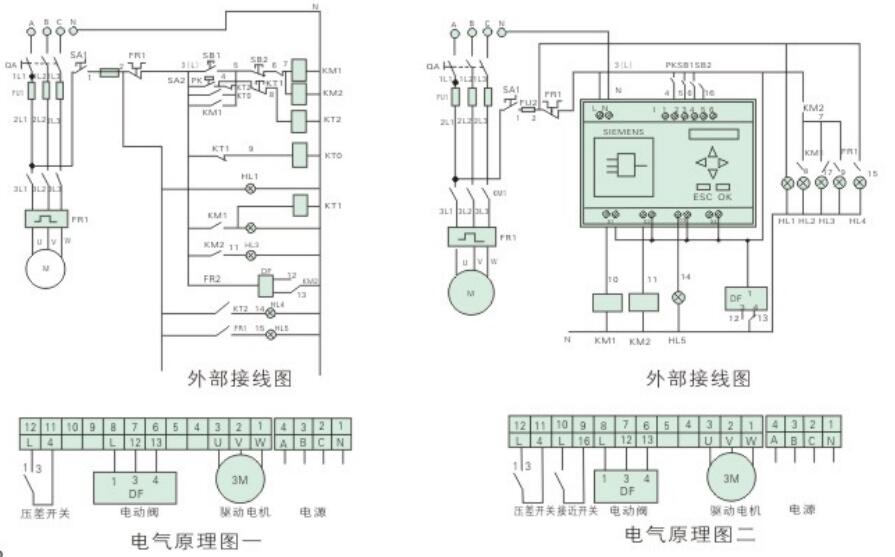

◇控制箱部分引入电源为三相四线制（380V 50Hz），驱动电机功率0.15-3KW，控制箱箱体采用防水全透屏、智能型结构，进出口控制箱的接头均为防水接头。接线如电气原理图-（适用于刷式、导流式）电气原理图二（适用于反冲洗式）。
|

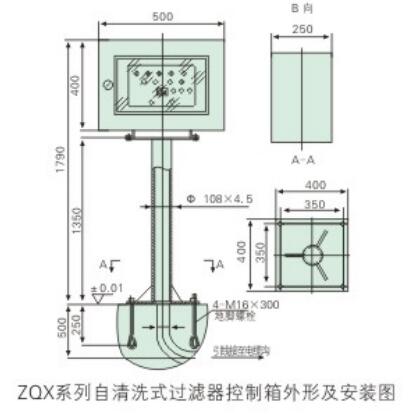

2、几点说明 ◇电控装置调试步骤详见产品使用说明书； ◇差压控制器设定值的调整按产品使用说明书设定调节； ◇清洗时间为1-24小时可调，使用中可根据实际工作情况设定清洗时间； ◇排污阀门限位开关出厂已调好，一般无须调整，如果使用中不到位置，可按说明书另行调整。 ◇可设DCS系统接口。 3、控制箱外形及尺寸 1、安装在过滤器本体尺寸（400×350×250） 2、独自安装在过滤器旁的外形尺寸（如图） |
|
六、产品安装与使用指南
为了维修方便，ZQX系列全自动自清洗过滤器应在进出口设阀门，并做旁通管道，为了防止过大的杂物进入过滤器，建议在过滤器的入口端安装固定过滤网。
另外，安装时应注意外壳上的箭头方向与水流方向一致。

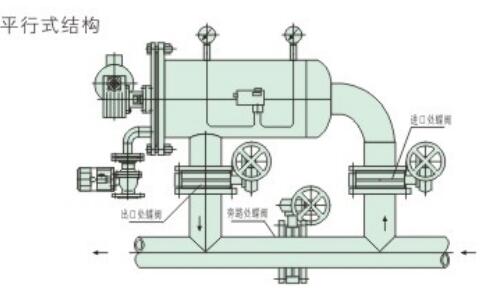

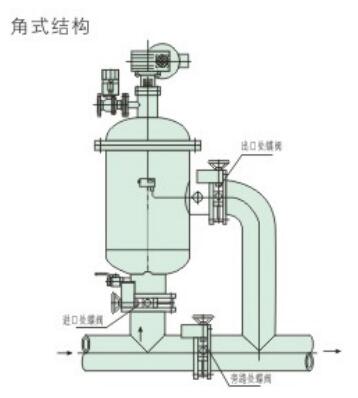

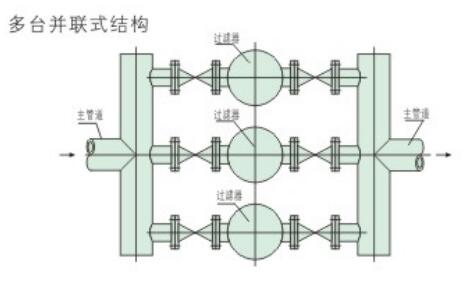

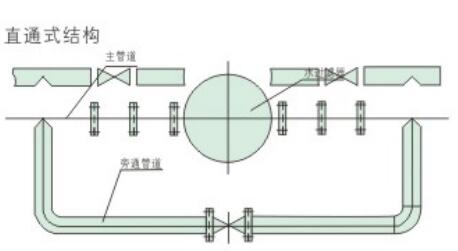

下图为过滤器的几种安装形式，供用户安装时参考。
|
|
|
|
七、订货须知
1.用户订货时请正确提供产品名称、规格型号、最高工作压力、工作温度、过滤精度、材质、连接法兰标准；
2.电机是否防爆、是否户外工作；
3.特殊要求另行说明；
4.过滤精度的选择
一般来讲,过滤器的过滤精度选择高一些,载污量就大一些,而实际上对过滤器来讲并非过滤精度越高越好,通常只要满足工艺要求即可,
特别是当水中含油时精度越高越容易糊网.因此,选择过滤精度时必须综合考虑时必须综合考虑,以下参数供选择Johnson滤网精度时参
考:
(1)ZQXL-II型反冲洗式自清洗过滤器、ZQX III型导流式自清洗过滤器的Johnson滤网的V型断面必须尖端朝外，选用过滤精度为0.2-0.30mm时允许浊液含油量≤10mg/L；选用过滤精度为0.10-0.20mm时允许浊液含油量≤5mg/L；
（2）ZQX-I系列刷式自清洗过滤器允许浊液中含油量比上列参数再提高50%。
5.前置粗过滤器
由于管道施工及管理上的不完善，在实际操作中常发现管道系统中进入那些未被清除的大杂物，如钢板边角料头、焊条头、木块、
砖、石块以及破布等直接进入过滤器，导致过滤器不能正常工作。为此，用户可在过滤器的入口设置粗过滤器，以滤去管路中的大杂
质，保护过滤器的正常运行。（我厂和产的FB系列管道过滤器即可作为前置粗过滤器）。
八、供货范围
过滤器主机 电动排污阀 手动排污阀 电控箱
注：配对法兰及前置粗过滤器根据用户要求提供。

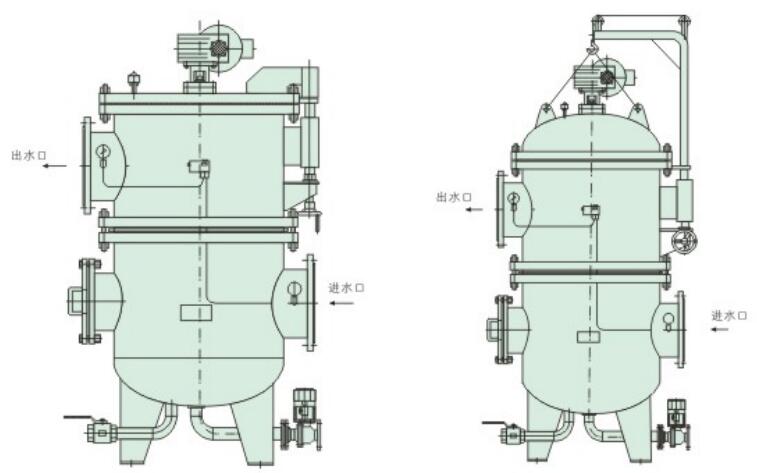

配置专用开启机构的过滤器，无需外部起吊装置，即可拆卸顶盖。
