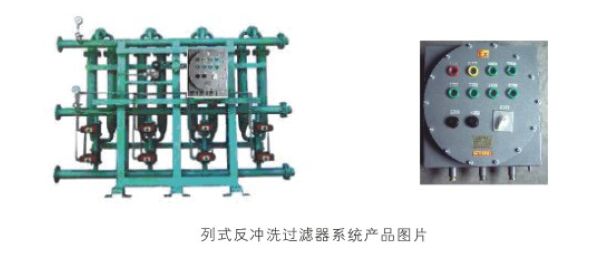

FASS-VI型直列式自动反冲洗过滤器

全自动反冲洗过滤器广泛用于冶金、化工、石油、造纸、医药、食品、采矿、电力、城市给水领域。诸如工业废水，循环水的过滤，乳化液的再生，废油过滤处理，冶金行业的连注水系统，高炉水系统，热轧用高压水除磷系统，是一种先进、高效且易操作的全自动过滤装置。

一、概述

FASS－VI型自动反冲洗过滤器是一种直列式的按工艺过程的流量大小、胶质含量来增加（减少）过滤单位，控制投资成本的一种多功能、多形式过滤产品。它适用于从汽油到重型焦化汽油、柴油及渣油、污水和其他要求净化处理的流体物质。有效地保证各管路上及装置上的设备杜绝被堵塞而降低使用寿命的可能。具备了冲洗彻底、污油量少、自动化程度高等性能。从而避免了采用固定式过滤器因杂志堆积而压损大需频繁拆卸过滤器冲洗过滤元件及更换损坏滤网而带来的经济损失。

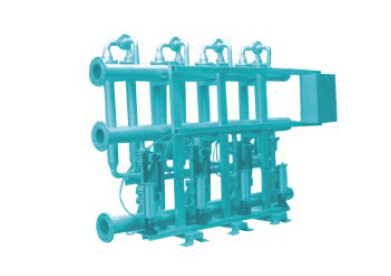

FASS-VI型直列式自动反冲洗过滤器

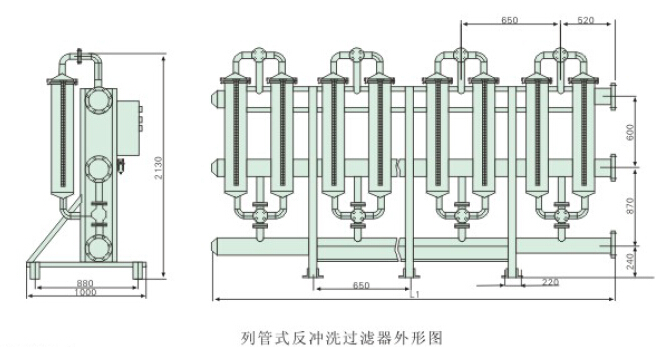

二、设备结构与工作原理
FASS-VI列式过滤器系统中共有3组以上并联的过滤器组件组成，当过滤器反冲洗时，其中1组在反冲，其余几组过滤器在正常过滤。过滤系统的阀门均为耐温达250℃的“V”型软密封球阀，执行机构采用双式转角式气缸。过滤元件采用进口的“金属碶形缠绕丝网”该滤芯具有极高的强度和耐用性，可以耐受过滤反冲时周期循环性的冲击，还具有容易的优点，因为碶形网是一种近乎二维的滤网，它没有颗粒堆积堵塞的死区。该过滤元件被广泛应用于石化，冶金，造纸等高要求，高精度的过滤场合。
正常工作状态下，介质从下而上通过过滤组件，由滤芯的外表面将原料中的颗粒杂物阻隔，干净液体从体内排出，经过滤器出口流出。反冲洗工作状态时，冲洗液按过滤时的反向流动，将过滤元件的外表面上堆积的固体颗粒冲洗掉。系统外带蒸汽接口法兰，供开工或维护时及时对污物进行吹扫，杂物由过滤器的排放阀排出。
过滤器的进出口配有一台差压变送器，当过滤器的差压达到设定的值时，其输出4～20mA信导到PLC或DCS，由PLC或DCS组态向现场防爆电磁阀输送信号，通过电磁阀控制气动球阀动作实现过滤器的自动反冲洗。反冲洗时过滤器关闭其中一组阀门的进料口，打开反冲洗口，延时反冲后打开进料口，关闭反冲口进入正常过滤。利用已过滤的原料介质的自身压力有内向外对过滤滤芯进行反向冲洗，并按顺序对每组进行反冲洗，等反冲洗完毕后系统的压差恢复到正常工作状态，反洗结束。直到下一个反洗信号来时重新启动反洗。
本过滤器的现场设有手动控制按钮，可以在现场对过滤器进行强制反冲洗。

三、特点
  1.在系统不停车的情况下自动反冲洗过滤元件，减少非计划停工，降低产品成本；
  2.具有气动或电动程序控制（可选），性能稳定，工作可靠；
  3.装置处理量增加可以在较少的投资下增加过滤单元，即能满足工艺要求；
  4.实现计算机终端控制和远程通讯，随时监控和修改系统工作状态；
  5.专用的高性能滤芯，有效的降低了过滤的压力损失，延长过滤时间，减少维护费。

FASS-VI型直列式自动反冲洗过滤器
