全自动反冲洗过滤器广泛用于冶金、化工、石油、造纸、医药、食品、采矿、电力、城市给水领域。诸如工业废水，循环水的过滤，乳化液的再生，废油过滤处理，冶金行业的连注水系统，高炉水系统，热轧用高压水除磷系统，是一种先进、高效且易操作的全自动过滤装置。
一、概述
ZQX系列全自动自清洗过滤器是一种先进的、易操作的全自动过滤器。它是由一台电机驱动自动清洗装置，利用系统自身的压力及水源清洗滤网，实现连续、自动的过滤操作。自动清洗模式有刷式、反冲洗式和导流式。本系列产品具有结构简洁、操作方便、阻损小、使用寿命长，自动化程度高，可实现远程控制，清洗水量少等特点，广泛用于冶金、化工、石油、造纸、医药、采矿、电力、城市给水等领域。

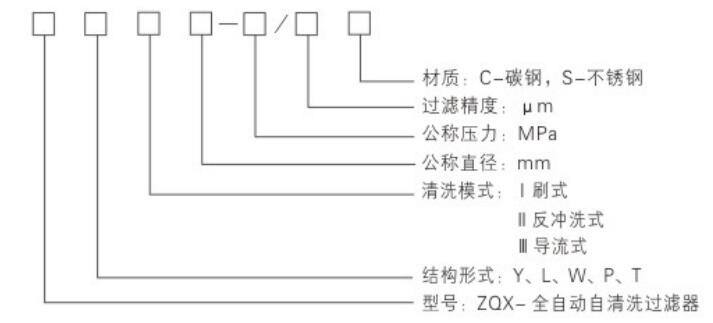

二、型号标注
三、产品分类
1、ZQX-I全自动刷式自清洗过滤器
2、ZQX-II型全自动反冲洗自清洗过滤器
3、ZQX-III型全自动导流式自清洗过滤器
ZQX-I系列全自动刷式自清洗过滤器
一、功能与用途
ZQX系列刷式自洁式过滤器适用于废水处理流程，钢铁厂冲渣水、电厂流程及并冷却水，造纸工序及进水，化工生产流程及灌溉系统等场合，用以滤去水中3500-80微米粒径的各种硬质颗粒，确保系统的安全可靠运行。

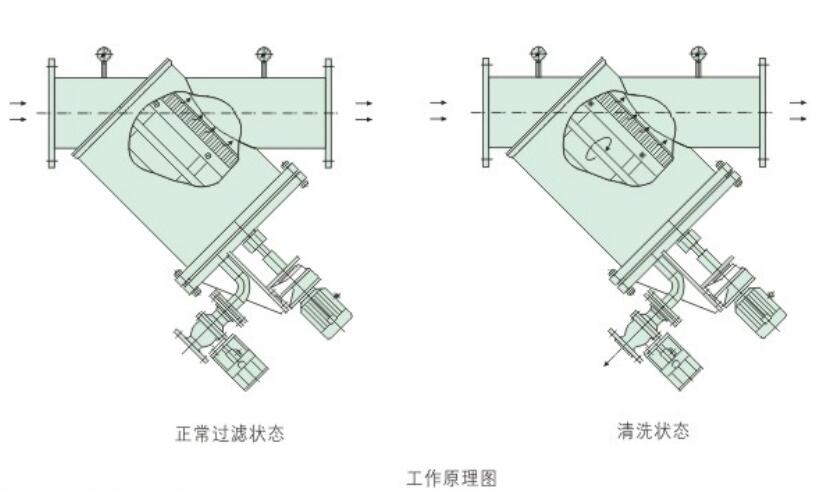

二、设备结构与工作原理
ZQX系列刷式自洁式过滤器滤件采用高强度的Johnson滤网，具有处理量大、使用寿命长、清洗效率高等特点。本机采用压差控制、定时控制自动清洗滤网。当过滤器进出口压差达设定值或定时器达到设定时间时，电动控制箱发出信号驱动电机转动，同时排污阀打开。吸附在滤网上的杂质微粒被转动的钢丝刷刷下，随水流从排污阀排出。当过滤器进出口压差恢复正常或定时器设定时间结束后，电机停止运转，电动排污阀关闭。整个过程中，物料不断流，实现了连续化、自动化生产。

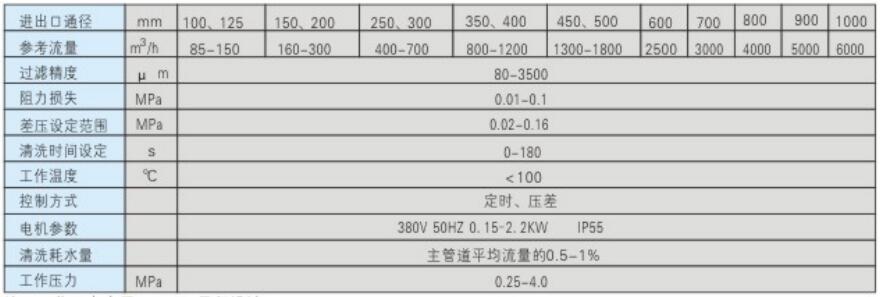

三、常用规格与技术参数
注：工作压力大于4.0MPa另行设计。
四、结构形式及外形尺寸

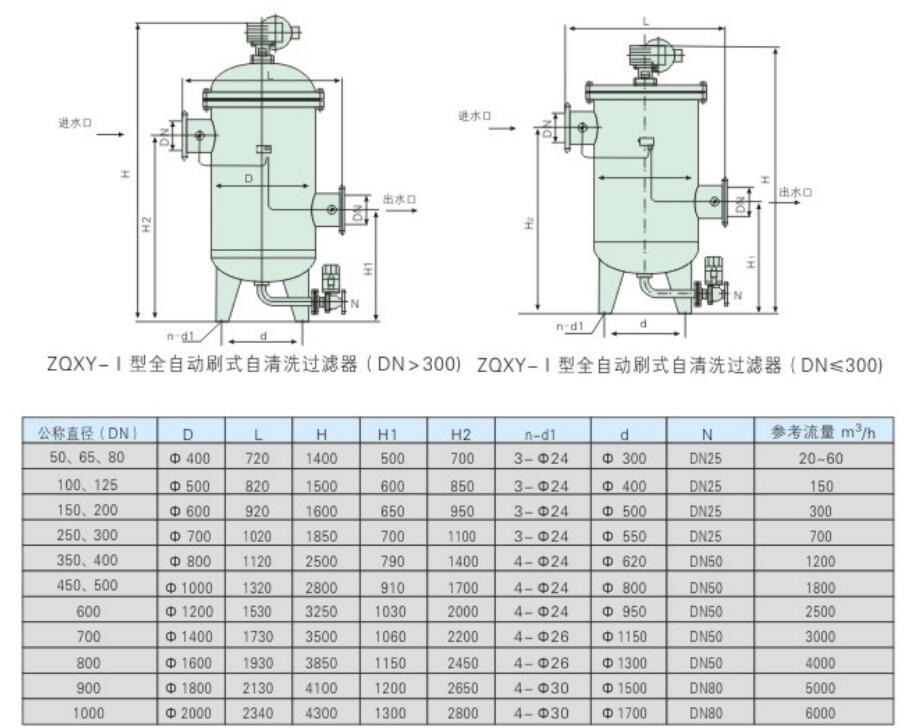

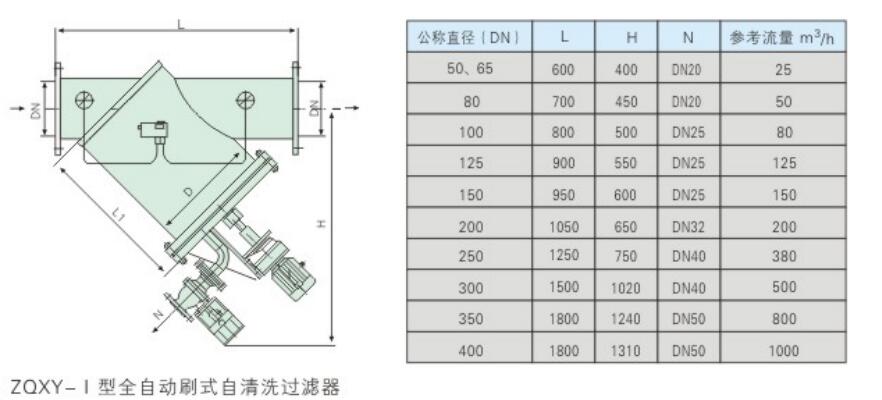

ZQXY-I型全自动刷式自清洗过滤器
注：本过滤器根据工艺要求，可设计成进出口位于同一高度。

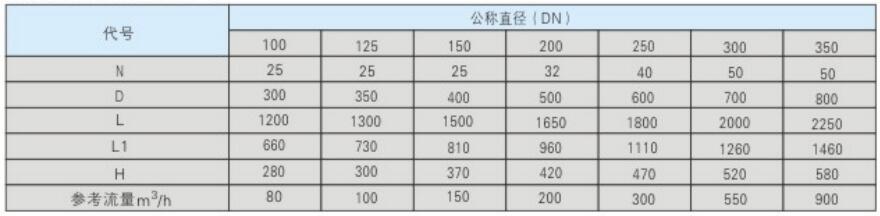

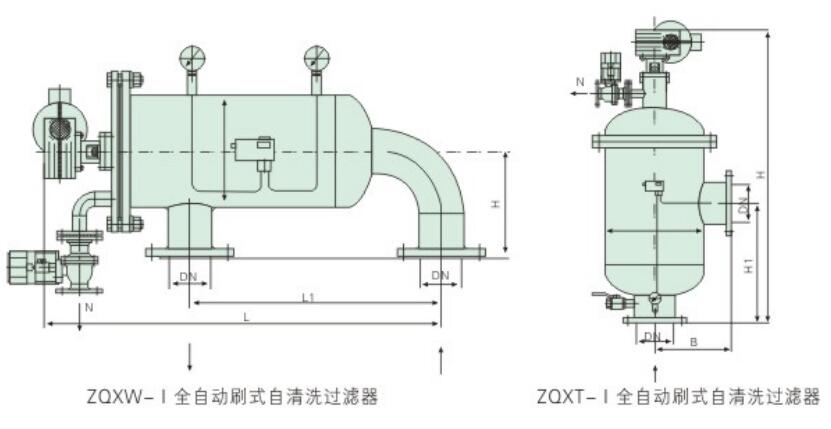

ZQXW-I型全自动刷式自清洗过滤器
结构型式及外型尺寸
注：筒体直径≥500mm时，过滤器封头采用椭圆圆形封头形式。

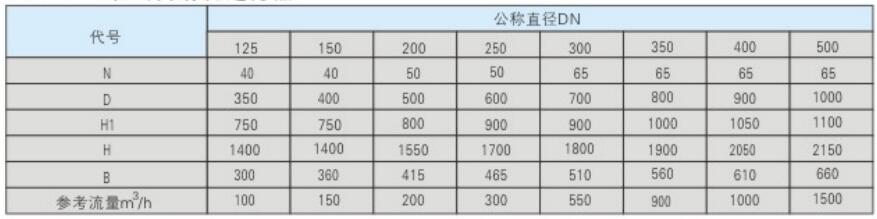

ZQXT-I型全自动刷式自清洗过滤器
五、ZQX系列全自动自清洗式过滤器电控装备
1、ZQX系列全自动自清洗式过滤器电气控制由四部分组成：
◇差压取样部分由D520/7DD型切换压差可调节的压差控制器实现。差压设定范围为0.02-0.16MPa;
◇自动反洗部分由NPV型减速机组成。本减速机采用优质铝合金铸箱体，重量轻、散热性能优良、承载能力大；
◇排污部分由电动球阀组成，整机系统由一台自动控制箱控制，以达到手动、自动清洗、排污的目的。
◇控制箱部分引入电源为三相四线制（380V 50Hz），驱动电机功率0.15-3KW，控制箱箱体采用防水全透屏、智能型结构，进出口控制箱的接头均为防水接头。接线如电气原理图-（适用于刷式、导流式）电气原理图二（适用于反冲洗式）。
|
2、几点说明 ◇电控装置调试步骤详见产品使用说明书； ◇差压控制器设定值的调整按产品使用说明书设定调节； ◇清洗时间为1-24小时可调，使用中可根据实际工作情况设定清洗时间； ◇排污阀门限位开关出厂已调好，一般无须调整，如果使用中不到位置，可按说明书另行调整。 ◇可设DCS系统接口。 3、控制箱外形及尺寸 1、安装在过滤器本体尺寸（400×350×250） 2、独自安装在过滤器旁的外形尺寸（如图） |
|
六、产品安装与使用指南
为了维修方便，ZQX系列全自动自清洗过滤器应在进出口设阀门，并做旁通管道，为了防止过大的杂物进入过滤器，建议在过滤器的入口端安装固定过滤网。
另外，安装时应注意外壳上的箭头方向与水流方向一致。
下图为过滤器的几种安装形式，供用户安装时参考。
|
|
|
|
七、订货须知
1.用户订货时请正确提供产品名称、规格型号、最高工作压力、工作温度、过滤精度、材质、连接法兰标准；
2.电机是否防爆、是否户外工作；
3.特殊要求另行说明；
4.过滤精度的选择
一般来讲,过滤器的过滤精度选择高一些,载污量就大一些,而实际上对过滤器来讲并非过滤精度越高越好,通常只要满足工艺要求即可,
特别是当水中含油时精度越高越容易糊网.因此,选择过滤精度时必须综合考虑时必须综合考虑,以下参数供选择Johnson滤网精度时参
考:
(1)ZQXL-II型反冲洗式自清洗过滤器、ZQX III型导流式自清洗过滤器的Johnson滤网的V型断面必须尖端朝外，选用过滤精度为0.2-0.30mm时允许浊液含油量≤10mg/L；选用过滤精度为0.10-0.20mm时允许浊液含油量≤5mg/L；
（2）ZQX-I系列刷式自清洗过滤器允许浊液中含油量比上列参数再提高50%。
5.前置粗过滤器
由于管道施工及管理上的不完善，在实际操作中常发现管道系统中进入那些未被清除的大杂物，如钢板边角料头、焊条头、木块、
砖、石块以及破布等直接进入过滤器，导致过滤器不能正常工作。为此，用户可在过滤器的入口设置粗过滤器，以滤去管路中的大杂
质，保护过滤器的正常运行。（我厂和产的FB系列管道过滤器即可作为前置粗过滤器）。
八、供货范围
过滤器主机 电动排污阀 手动排污阀 电控箱
注：配对法兰及前置粗过滤器根据用户要求提供。
配置专用开启机构的过滤器，无需外部起吊装置，即可拆卸顶盖。
