一、概 述
FA高效全自动净水装置是由本公司研制的系列新产品，净水量分为10、30、50、100、200吨／小时五个不同型号（特殊规格及要求可另行设计制造）。
该系列净水装置集絮凝、沉淀、排污、反冲、集水过滤等工艺中的精华之大成，无需人员操作而能达到单体全自动运行的系列净水装置，是实现水厂自动化管理的重要单元，再配以本公司生产的JY型自动加药装置及消毒设备，即可成为一个具有全套功能的净水站（厂）。
本系列净水装置，不仅适用范围广，处理效果好，出水水质优良，而且自耗水量少，动力消耗省，占地面积小，节水、节电、节人工，可省去辅助机泵及设施的新型节能新产品。
二、适用范围
1．适用于水浊度小于3000mg／L的各类江、河、湖、水库等为水源的农村、城镇、工矿企业的水厂，作为主要的净水处理装置。
2．对于低温、低浊、有季节性藻类的湖泊水源，有其特殊的适应能力。
3．对高纯水、饮料工业用水、锅炉用水等作前置水处理的预处理设备。
4．用于各类工业循环水系统，可有效而大幅度地提高循环用水水质。
5．用于中水道系统，以污水厂出水为水源，作净化回用水的处理设备。
三、主要特点
1．除了对一级泵房及加药系统的管理外，净水装置本身以反应、絮凝、沉淀、集泥、排泥、集水、配水、过滤、反冲、排污等一系列运行程序，达到了自动运行的要求，值班人员只要定时作水质监视测定工作外，无需对净水装置操作管理。
2．高浓度的絮凝层，能使原水中的杂质颗粒，在其间得到充分的碰撞接触，吸附的机率，因而能适应各种原水的水温和浊度，杂质颗粒去除率高。在一定使用条件时，还具有除藻功能。
3．迅捷的泥渣浓缩室及可调式自动排泥系统，能保证多余的泥渣杂质及时排除，从而保证稳定的杂质颗粒去除率。
4．高效的絮凝及沉淀效果，使沉淀出水水质一直保持良好状态。
5．新颖独创的集水系统及最低的集水水头，使集水更均匀有效，不仅提高了体积利用系数，因其集水水头极小，累积的省电效果可观。
6．净水系统自动化，既保证了净水系统的高效过渡，（在原水浊度小于3000mg／L时，滤后水浊度可保持在3mg／L以下）又能自动反冲洗，无需另设反冲洗水泵或空压机等电器设备，可节省大量的基建投资及日常运行、维修、保养费用。
7．自耗水率低约在< 5%左右，对节省有限的水资源起着积极的作用。
8．占地面积小，与一般净水构筑物相比，可节省占地50%以上，高度在4.10米左右，室内外均可安置。
9．便于扩建．改造、再用，便于搬迁或易地再用。
四、工艺流程如图所示
上述构筑物可根据具体情况后合并建造，在无水塔的情况下，可采用本公司生产的全自动气压供水器，辅助设备有：JY型加药装詈及消毒设备均有本公司提供．
五、设计参数
1．适用原水浊度：≤3000mg／L。
2．适用原水温度：常温。
3．净水出水浊度：≤3mg／L。
4．沉淀区设计表面负荷：7 - 8m³/H．㎡
5．过滤区设计滤速：8- 10M/H。
6．滤池冲洗强度：14 - 16L／s．㎡
7．冲洗历时：T= 4～6min（可调）。
8．总停留时间：T总40 - 45min。
9．进水压力：≈0.06MPa。

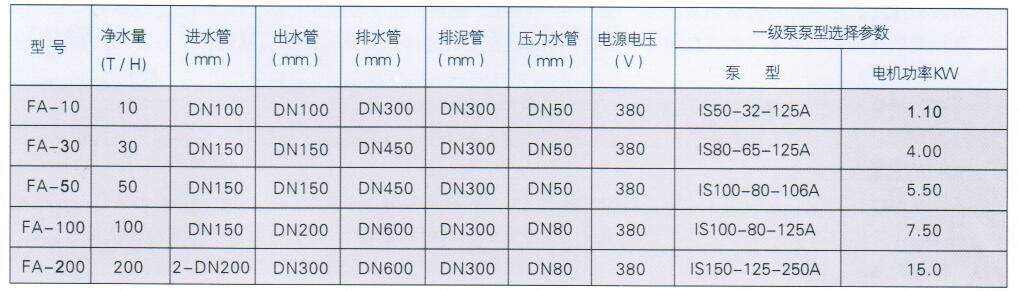

六、选用管道、电源、泵型等参数一览表
注：1．上述各种管道进水口接管方向，可任意改变180度方位，以适应总体布局的需要。
2．参考的泵型选择及电机功率其适用条件为：水泵的最枯方位与净水装置的运行水位之差≯8米，自水
源至净水装置的沿途及局部损失之和≯4米，若应用地点的水力条件与上述情况不符时，应按实际情况另行选泵。

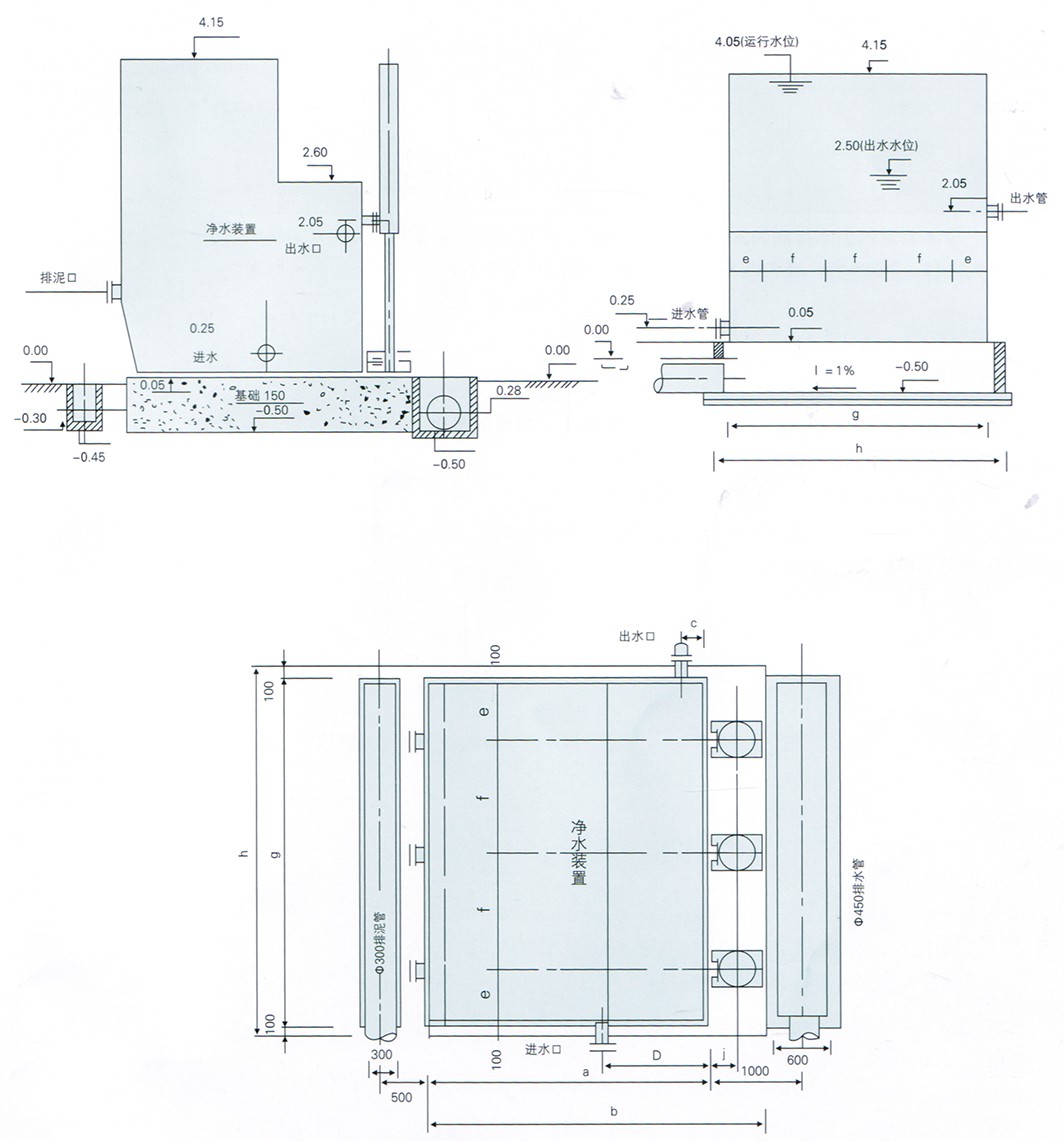

七、外形图、基础布置图

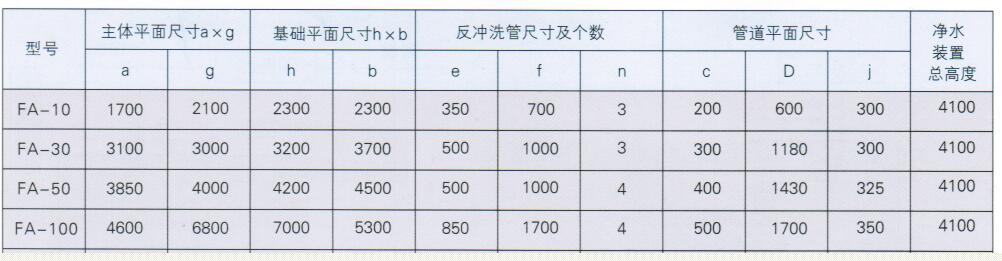

八、各部尺寸一览表
注：净水装置的出水标高为2.5米（相对标高），根据净水装置及清水池的管路布局及距离，计算其沿途及
局部损失之和。以2.5米，减去此水力损失之和，即可决定清水池最高水位的相对标高值。
九、安装维修
1．本净水装置为整体净水单元，置于按设计要求浇捣成的基础上，接通进水管和出水管，即可投入运行。
2．进水管必须安装流量计。
3．本装置需引入380V三相电源，为控制全自动所需。
4．本装置一般不需维修、保养，唯每年可检查滤料一次。如滤料厚度不足时，可用0.50-1.20毫米粒径的石英砂，补充到所需高度即可。
十、成套供货范围
1．净水装置以外的进水管、进水阀门、出水管。排水管、排泥管，不包括在供货范围内。
2．巡检走道、平台及扶梯，不包括在供货范围内。
3．代用户安装调试，费用另计。
4．不包括装置所需滤料，数量应按供方要求自行采购或代办。
5．本设备出厂时，全部检验合格。
6．本净水装置实行三包，承包期为一年。
7．随着生产技术的发展，本设备如有技术改进，按产品出厂为准。
8．提供技术咨询和承担给排水工程设计。
